A

ABATIMIENTO: Rotación efectuada sobre una figura plana para situarla sobre un plano de proyección o paralela al mismo. Este mecanismo geométrico permite calcular dimensiones reales a partir de las proyecciones, o viceversa, situar verdaderas magnitudes en proyección

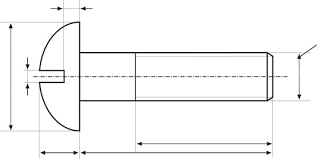

.ACOTACIÓN:Acción de acotar o colocar medidas en la representación de un objeto (según normativa) de manera que su forma y dimensiones queden perfectamente determinadas

ALEJAMIENTO:

Coordenada "y" que expresa la distancia de un punto al plano vertical de proyección.

ALZADO:

En la representación de una pieza por vistas, dícese de la vista principal. Es la más representativa de la misma, la que nos da una mejor idea de su forma y proporciones.

ÁNGULO:

Es la porción de plano limitado por dos semirrectas, llamadas lados, que parten de un mismo punto llamado vértice. En el espacio se define como: la porción de espacio limitado por dos semiplanos, llamados caras, que parte de una recta común, llamada arista.

ÁNGULO AGUDO: ángulo que mide menos de 90 grados.

ÁNGULO COMPLEMENTARIO:

Es aquel cuya medida se corresponde con lo que le falta a otro para medir un ángulo recto. La suma de dos ángulos complementarios es otro de 90º

ARCO:

Porción de curva

ARISTA:

Cada una de las líneas resultantes de la intersección de dos caras consecutivas de un poliedro.

AXONOMÉTRICO:

Sistema de representación que utiliza como base de proyección un triedro trirrectángulo. Este sistema posee tres variantes: Isométrico, Dimétrico y Trimétrico.

B

BISECTRIZ:

Es la recta que pasando por el vértice de un ángulo, divide a este en dos partes iguales. También se define como el lugar geométrico de los puntos que equidistan de sus lados.

C

CABALLERA:

Perspectiva basada en la proyección cilíndrica oblicua sobre un triedro trirrectángulo en el que el plano XZ queda frontal al observador.

CAMBIO DE PLANO:

Es el mecanismo de proyectar sobre un plano diferente a un coordenado, con objeto de obtener una visión más favorable del elemento representado.

CÍRCULO:

Es la porción del plano limitada por una circunferencia

CIRCUNFERENCIA:

Es una línea curva, cerrada y plana, cuyos puntos equidistan de otro punto llamado centro; a dicha distancia se llama radio. Se trata, por tanto de un lugar geométrico.

COAXIAL:

Dícese del elemento geométrico que tiene el mismo eje que otro

CONCÉNTRICO:

Dícese del elemento geométrico que tiene el mismo centro que otro.

CONCURRENTE:

Dícese del elemento que se junta o coincide con otro, en un mismo lugar. (los lados de un ángulo, son dos rectas concurrentes, que coinciden o se juntan en el vértice de dicho ángulo).

CONO:

Porción de superficie cónica comprendida entre el vértice y un plano cualquiera.
a) Recto: el eje es perpendicular al plano de la base.
b) Oblicuo: el eje no es perpendicular al plano de la base.
c) Truncado: cuando es cortado por un plano, definiendo una segunda base.

COORDENADAS CARTESIANAS:

Sistema de localización de puntos en el espacio según distancias medidas sobre 2 o 3 ejes ortogonales (según sea bidimensional o tridimensional) desde un origen prefijado.

CORTE:

Convencionalismo gráfico que permite la visualización directa de oquedades en piezas al quedar al descubierto, de manera que se clarifique su estructura interna.

COTA:

Cifra que indica una dimensión en general. "Cota de un punto": coordenada "z" que expresa la distancia de un punto al plano horizontal de proyección.

CUADRO DE DATOS (ROTULACIÓN):

CUBO:

Poliedro formado por seis cuadriláteros. Cuando éstos son cuadrados, se trata de un hexaedro regular o cubo.

CUERDA:

Es un segmento rectilíneo, que une dos puntos de una circunferencia, sin pasar por el centro.

CROQUIS:

Dibujo realizado a mano alzada y carente de rigor métrico, como paso previo al dibujo técnico definitivo.
