INTEGRANTES:

BARRERA LUZ LUIS ALFREDO

DELGADO CÁRDENAS CYNTHIA
NÁJERA NAVARRO OMAR
SERRANO ACOSTA ARI

Ø   GRUPO: 654A

O

OBLICUO:

Condición de una recta o plano, que no es perpendicular, ni paralelo, a otra recta o plano.

OBTUSO:

Dícese del ángulo mayor de 90º.

OCTAEDRO:

 poliedro formado por ocho caras triangulares. Cuando éstas son triángulos equiláteros, el octaedro es regular.

ORTOGONAL:

Que forma 90º (perpendicular). "Circunferencias ortogonales": aquellas que se cortan de forma que los dos radios de ambas que concurren en los puntos de intersección son recíprocamente perpendiculares.

ÓVALO:

Curva cerrada y convexa formada por cuatro arcos de circunferencia simétricos respecto de dos ejes perpendiculares entre sí.

OVOIDE:

Caso de óvalo con un solo eje de simetría.

T

Tangente:

Condición de una línea, plano o cuerpo, según la cual, tiene un solo punto o recta en común, con otra línea, plano o cuerpo

Tetraedro:

Poliedro formado por cuatro caras triangulares. Cuando éstas son triángulos equiláteros, se trata de un tetraedro regular.

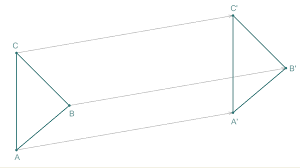

Traslación:

Transformación geométrica equivalente a un desplazamiento rectilíneo, determinado por una magnitud, una dirección y un sentido.

Triedro:

Conjunto de tres planos no paralelos. El triedro se denomina trirrectángulo cuando inciden ortogonalmenteentre sí.

Trimétrico:

Caso particular del Sistema Axonométrico en el que los ejes en proyección formas ángulos diferentes entre sí.

E

EJE RADICAL:

Es el lugar geométrico de los puntos del plano que tienen igual potencia respecto de dos circunferencias.

ELIPSE:

Curva cónica definida como "Lugar geométrico de los puntos del plano cuya suma de distancias a dos puntos fijos, llamados focos, es constante".

ELIPSOIDE:

Superficie engendrada por una elipse cuando gira alrededor de uno de sus ejes reales.

EQUILÁTERA:

Caso de hipérbola cuyas asíntotas son perpendiculares entre sí.

EQUILÁTERO:

Dícese de los polígonos cuyos lados son iguales entre sí.

EQUIDISTANCIA:

Propiedad de un objeto de encontrarse a igual distancia de otros.

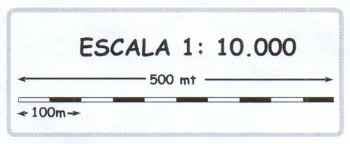

ESCALA:

Relación entre una dimensión dibujada y su correspondiente dimensión real.

ESCALENO:

Caso de triángulo de lados desiguales

F

FOCO:

Punto real o impropio, donde concurren todas las semirectas de una radiación.


Punto fijo que se utiliza para la construcción de las curvas cónicas (elipse, parábola e hipérbola).

FORMATO:

Cada uno de los pliegos de papel de tamaño normalizado, los cuales se designan con una letra mayúscula que precede a un número. Por ejemplo, las medidas del formato de papel A4 son 210 x 297 mm.

G

GENERATRIZ:

Línea o figura que, en su movimiento, engendra una superficie o un sólido geométrico, respectivamente

GEOMETRÍA:

Estudio de las propiedades y de las medidas de las figuras en el plano (geometría plana) o en el espacio (geomatría espacial)

GEOMETRÍA DESCRIPTIVA:

Parte de las matemáticas que tiene por objeto resolver los problemas de la geometría del espacio por medio de operaciones efectuadas en un plano y representar en él las figuras de los sólidos

GEOMETRÍA PROYECTIVA:

Parte de la geometría que trata de las propiedades que conservan las figuras cuando se las proyecta sobre un plano

GIRO:

Transformación geométrica equivalente a una rotación, determinada por un centro, un ángulo y un sentido.

A

ABATIMIENTO: Rotación efectuada sobre una figura plana para situarla sobre un plano de proyección o paralela al mismo. Este mecanismo geométrico permite calcular dimensiones reales a partir de las proyecciones, o viceversa, situar verdaderas magnitudes en proyección

.ACOTACIÓN:Acción de acotar o colocar medidas en la representación de un objeto (según normativa) de manera que su forma y dimensiones queden perfectamente determinadas

ALEJAMIENTO:

Coordenada "y" que expresa la distancia de un punto al plano vertical de proyección.

ALZADO:

En la representación de una pieza por vistas, dícese de la vista principal. Es la más representativa de la misma, la que nos da una mejor idea de su forma y proporciones.

ÁNGULO:

Es la porción de plano limitado por dos semirrectas, llamadas lados, que parten de un mismo punto llamado vértice. En el espacio se define como: la porción de espacio limitado por dos semiplanos, llamados caras, que parte de una recta común, llamada arista.

ÁNGULO AGUDO: ángulo que mide menos de 90 grados.

ÁNGULO COMPLEMENTARIO:

Es aquel cuya medida se corresponde con lo que le falta a otro para medir un ángulo recto. La suma de dos ángulos complementarios es otro de 90º

ARCO:

Porción de curva

ARISTA:

Cada una de las líneas resultantes de la intersección de dos caras consecutivas de un poliedro.

AXONOMÉTRICO:

Sistema de representación que utiliza como base de proyección un triedro trirrectángulo. Este sistema posee tres variantes: Isométrico, Dimétrico y Trimétrico.

B

BISECTRIZ:

Es la recta que pasando por el vértice de un ángulo, divide a este en dos partes iguales. También se define como el lugar geométrico de los puntos que equidistan de sus lados.

C

CABALLERA:

Perspectiva basada en la proyección cilíndrica oblicua sobre un triedro trirrectángulo en el que el plano XZ queda frontal al observador.

CAMBIO DE PLANO:

Es el mecanismo de proyectar sobre un plano diferente a un coordenado, con objeto de obtener una visión más favorable del elemento representado.

CÍRCULO:

Es la porción del plano limitada por una circunferencia

CIRCUNFERENCIA:

Es una línea curva, cerrada y plana, cuyos puntos equidistan de otro punto llamado centro; a dicha distancia se llama radio. Se trata, por tanto de un lugar geométrico.

COAXIAL:

Dícese del elemento geométrico que tiene el mismo eje que otro

CONCÉNTRICO:

Dícese del elemento geométrico que tiene el mismo centro que otro.

CONCURRENTE:

Dícese del elemento que se junta o coincide con otro, en un mismo lugar. (los lados de un ángulo, son dos rectas concurrentes, que coinciden o se juntan en el vértice de dicho ángulo).

CONO:

Porción de superficie cónica comprendida entre el vértice y un plano cualquiera.
a) Recto: el eje es perpendicular al plano de la base.
b) Oblicuo: el eje no es perpendicular al plano de la base.
c) Truncado: cuando es cortado por un plano, definiendo una segunda base.

COORDENADAS CARTESIANAS:

Sistema de localización de puntos en el espacio según distancias medidas sobre 2 o 3 ejes ortogonales (según sea bidimensional o tridimensional) desde un origen prefijado.

CORTE:

Convencionalismo gráfico que permite la visualización directa de oquedades en piezas al quedar al descubierto, de manera que se clarifique su estructura interna.

COTA:

Cifra que indica una dimensión en general. "Cota de un punto": coordenada "z" que expresa la distancia de un punto al plano horizontal de proyección.

CUADRO DE DATOS (ROTULACIÓN):

CUBO:

Poliedro formado por seis cuadriláteros. Cuando éstos son cuadrados, se trata de un hexaedro regular o cubo.

CUERDA:

Es un segmento rectilíneo, que une dos puntos de una circunferencia, sin pasar por el centro.

CROQUIS:

Dibujo realizado a mano alzada y carente de rigor métrico, como paso previo al dibujo técnico definitivo.
